弹簧钢板视频-弹簧钢板_湖北省随州市市场覆盖广水|曾都|孝感|咸宁|黄石|鄂州|荆门|十堰|宜昌等

中鲁金属制品(随州市分公司)zhongl3480作为领域的专业厂家,生产销售的产品,价格更合理,品质有保障。PF2oeAWM9获取更多行业资讯详情,请致电详询,联系人:李总,地址:[当代国际大厦]。

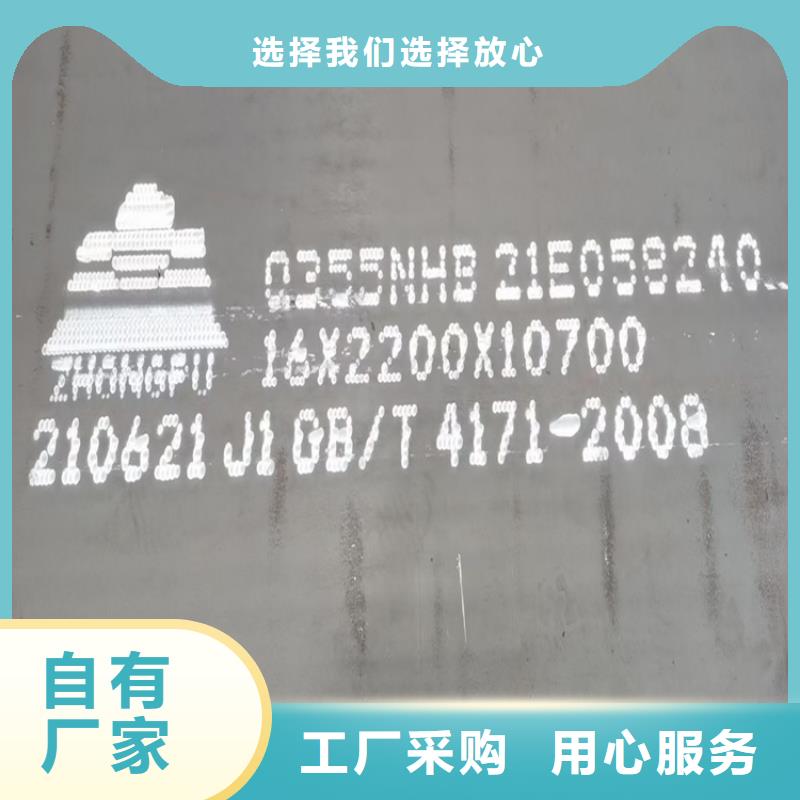

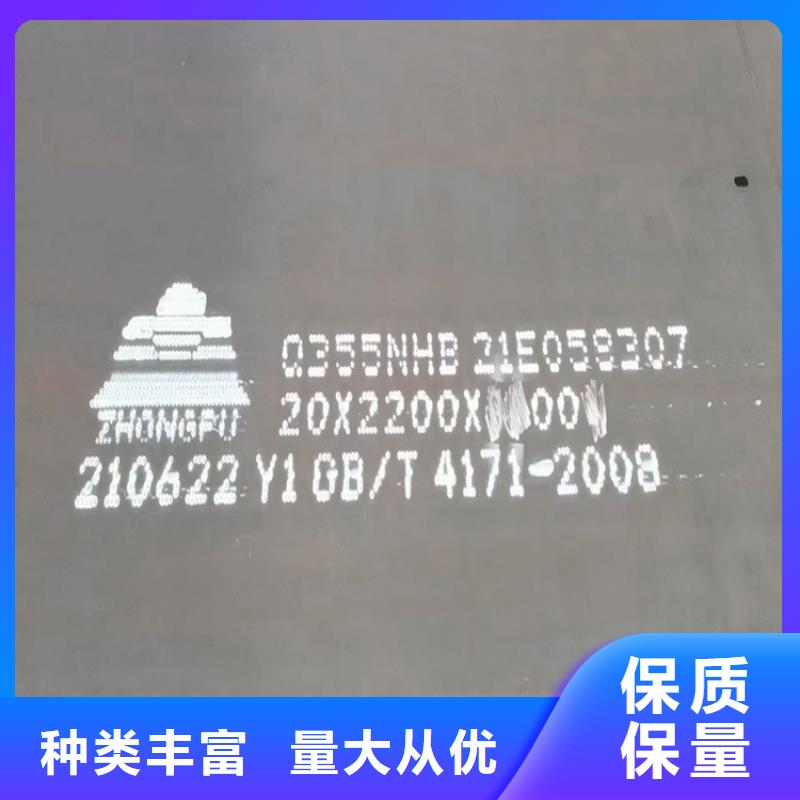

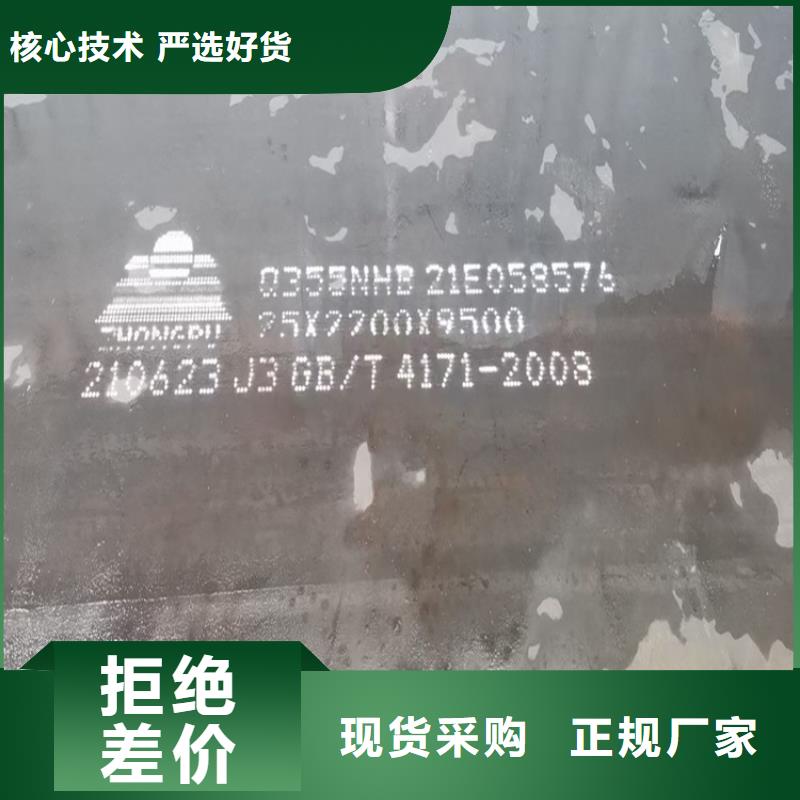

牌号 Q355NH 中国ISC L53550 对应标准 GB /T 4171-2008 耐候结构钢 Atmospheric corrosion resisting structural steel 归类 合金钢 Q355NH 化学元素成分含量(%) 成分 C Si Mn P S Cr Ni Cu 小值 - - 0.5 - - 0.4 - 0.25 值 0.16 0.5 1.5 0.03 0.03 0.8 0.65 0.55 ① 为改善钢的性能，可以添加一种或一种以上的微量合金元素：Nb(0.015%~0.060%)，V(0.02%~0.12%)，Ti(0.02%~0.10%)，Alt≥0.020%。若上述元素组合使用时，应至少保证其中一种元素含量达到上述化学成分的下限规定。 ② 可以添加合金元素：Mo≤0.30%，Zr≤0.15%。 耐候钢板SPA-H-Q235NH-Q355NH现货厚度齐全可加工做锈

耐候钢的原理和工艺，耐候钢原理 钢中加入磷、铜、铬、镍等微量元素后，使钢材表面形成致密和附着性很强的保护膜，阻碍锈蚀往里扩散和发展，保护锈层下面的基体，以减缓其腐蚀速度。在锈层和基体之间形成的约50μm～100μm厚的非晶态尖晶石型氧化物层致密且与基体金属黏附性好，由于这层致密氧化物膜的存在，阻止了大气中氧和水向钢铁基体渗入，减缓了锈蚀向钢铁材料纵深发展，大大提高了钢铁材料的耐大气腐蚀能力。耐候钢是可减薄使用、裸露使用或简化涂装，而使制品抗蚀延寿、省工降耗、升级换代的钢系，也是一个可融入现代冶金新机制、新技术、新工艺而使其持续发展和创新的钢系。 耐候钢制造工艺 耐候钢一般采用精料入炉-冶炼(转炉、电炉-微合金化处理-吹氩-LF精炼-低过热度连铸(喂入稀土丝)-控轧控冷等工艺路线。在冶炼时，废钢随炉料一起加入炉内，按常规工艺冶炼，出钢后加入脱氧剂及合金，钢水经吹氩处理后，随即进行浇铸，吹氩调温后的钢水经连铸机铸成板坯。由于钢中加入稀土元素，耐候钢得到净化，夹杂物含量大为减少。耐候钢板SPA-H-Q235NH-Q355NH

SPA-H 化学元素成分含量(%) 成分 C Si Mn P S Cr Ni Cu 小值 - 0.25 - 0.07 - 0.3 - 0.25 值 0.12 0.75 1 0.15 0.02 1.25 0.65 0.55 SPA-H 机械性能 条件 热处理或状态 抗拉强度 σb Mpa 屈服点 σs Mpa 延伸率 δ % 冲击吸收能量 KV2 J 板,带；t≤6 热轧 ≥490 ≥355 ≥22 -10°C(试验温度) ≥27 板,带；t>6 热轧 ≥490 ≥355 ≥15 -10°C(试验温度) ≥27 耐候钢板SPA-H-Q235NH-Q355NH现货厚度齐全可加工做锈
